Fehler 40 bei einer Siat OneWrap:

Fehler 40 ist Not-Aus Kreis. Sprich der Stromkreislauf rund um die Not-Aus-Einheit.

Am besten alle Kreise prüfen:

  • Bedienfeld
  • Folienschlitten unten: hier muss der Folienschlitten bzg. die Klappe zum Not-Aus Schalter freihängend schwingen
  • Rollentaster oben am Turm hinter dem Motor: muss gedrückt sein
  • Einfahrbereich bei HSD bei einer Hufeisen Stretchmaschine

Ist hier keine Abhilfe für den Fehler dabei?

Nehmen Sie die Maschine vom Strom und schrauben Sie das Bedienfeld auf. Prüfen Sie die beiden Sicherungen auf der Steuerungsplatine. 2x 10 A Sicherung.
Messen Sie diese durch, ob eventuell hier eine durchgebrannt ist.
Austausch der Sicherung. Danach sollte die Maschine wieder laufen.

Anbei eine kleine Fehlerliste für die Siat One Wrap Stretchmaschine.

Fehlerliste Siat lt. Bedienungsanleitung

Nr. Störungsart Abhilfe
Maschinenalarme

01 Der Sensor erfasst nicht die Drehung des
Drehtellers.
– Die Anschlüsse und/oder die Stellung des Sensors überprüfen.
– Die Steuerung F drücken, um den Alarm zu quittieren.

02 Die (unteren und oberen) Sensoren erfassen
nicht den Endanschlag des Folienschlittens.
– Die Anschlüsse und/oder die Stellung der Sensoren überprüfen.
– Die Steuerung F drücken, um den Alarm zu quittieren.

03 Die Relais, die den Leistungskreislauf der
Inverter mit Strom versorgen, sind beschädigt.
– Die Steuerung F drücken oder die Versorgung der elektronischen
Platine deaktivieren und wieder aktivieren, um den Alarm zu
quittieren.
– Die Stromversorgung deaktivieren; sollte das Problem weiter
bestehen, sich an den technischen Kundendienst des Herstellers
wenden.

05 Der Antriebsriemen des Folienschlittens ist
nicht ordnungsgemäß gespannt.
– Sich vergewissern, dass sich der Folienschlitten problemlos und
ungehindert bewegt.
– Die Anschlüsse und/oder die Stellung der Fotozellen überprüfen.
– Die Steuerung F drücken, um den Alarm zu quittieren.
– Die Steuerung D leuchtet auf.
– Die Steuerung D drücken.
Der Folienschlitten bewegt sich aufwärts und wieder abwärts, um
die Phasenregelung der Arbeitsaggregate durchzuführen.

06 Die Fotozelle erfasst nicht die zu wickelnde
Last.
– Sich vergewissern, dass die zu wickelnde Last ordnungsgemäß
positioniert ist.
– Die Anschlüsse und/oder die Stellung der Fotozelle überprüfen.

07
Es gibt Elemente zwischen den Sensoren des
Drehtellers (Version HSD), die die
ordnungsgemäße Erfassung verhindern.
– Die potentiellen Hindernisse beseitigen.
– Sich vergewissern, dass die zu wickelnde Last auf dem
Drehteller positioniert ist.
– Die Anschlüsse und/oder die Stellung der Fotozellen überprüfen.

08 Die Folienrolle ist erschöpft. – Die Folienrolle wechseln (Siehe “Zuführung Folienrolle”).
Alarme Inverter des Drehtellers:

10 Die Parameter des Inverters wurden nicht
ordnungsgemäß eingestellt. – Sich an den technischen Kundendienst des Herstellers wenden.

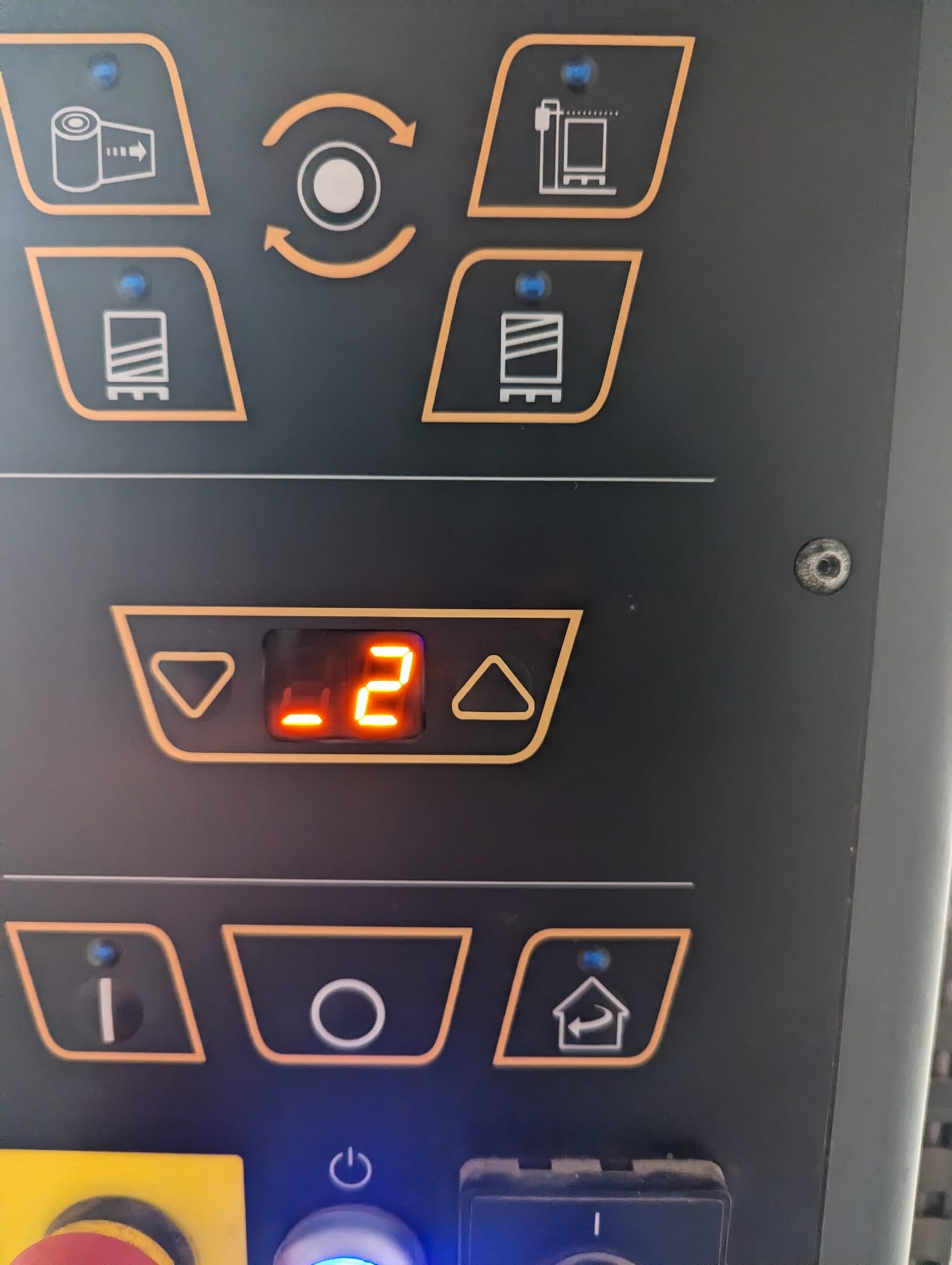

11 Die Aktivierung der Stromleistung für den
Inverter ist nicht ordnungsgemäß freigegeben. – Sich an den technischen Kundendienst des Herstellers wenden.

12 Der Elektromotor ist infolge eines
Kurzschlusses beschädigt. – Sich an den technischen Kundendienst des Herstellers wenden.

13 Die Wärmeschutzvorrichtung ist infolge der
Überhitzung des Elektromotors beschädigt.
– Den Motor ordnungsgemäß kühlen lassen.
– Die Steuerung F drücken oder die Versorgung (auch mehrmals)
deaktivieren und wieder aktivieren, um den Alarm zu quittieren.
– Die Stromversorgung deaktivieren; sollte das Problem weiter
bestehen, sich an den technischen Kundendienst des Herstellers
wenden.

14 Der Leistungs-Doppelkreislauf des Inverters ist
beschädigt. – Sich an den technischen Kundendienst des Herstellers wenden.

15 Das Inverter-Modul ist infolge der Überhitzung
beschädigt.
– Sich vergewissern, ob das Lüftungssystem ordnungsgemäß
funktioniert und ob Hindernisse im Luftdurchfluss vorhanden
sind.
– Die Stromversorgung deaktivieren; sollte das Problem weiter
bestehen, sich an den technischen Kundendienst des Herstellers
wenden.

16 Eine Überspannung in der Stromversorgung
der Hardware (höher als 4 A) ist aufgetreten. – Sich an den technischen Kundendienst des Herstellers wenden.

17 Aufgrund eines internen Fehlers wurde die
Kommunikation unterbrochen. – Sich an den technischen Kundendienst des Herstellers wenden.
Alarme Inverter Folienschlitten

20 Die Parameter des Inverters wurden nicht
ordnungsgemäß eingestellt. – Sich an den technischen Kundendienst des Herstellers wenden.

21 Die Aktivierung der Stromleistung für den
Inverter ist nicht ordnungsgemäß freigegeben. – Sich an den technischen Kundendienst des Herstellers wenden.

22 Der Elektromotor ist infolge eines
Kurzschlusses beschädigt. – Sich an den technischen Kundendienst des Herstellers wenden.

23 Die Wärmeschutzvorrichtung ist infolge der
Überhitzung des Elektromotors beschädigt.
– Den Motor ordnungsgemäß kühlen lassen.
– Die Steuerung F drücken oder die Versorgung (auch mehrmals)
deaktivieren und wieder aktivieren, um den Alarm zu quittieren.
– Die Stromversorgung deaktivieren; sollte das Problem weiter
bestehen, sich an den technischen Kundendienst des Herstellers
wenden.

24 Der Leistungs-Doppelkreislauf des Inverters ist
beschädigt. – Sich an den technischen Kundendienst des Herstellers wenden.

25 Das Inverter-Modul ist infolge der Überhitzung
beschädigt.
– Sich vergewissern, ob das Lüftungssystem ordnungsgemäß
funktioniert und ob Hindernisse im Luftdurchfluss vorhanden
sind.
– Die Stromversorgung deaktivieren; sollte das Problem weiter
bestehen, sich an den technischen Kundendienst des Herstellers
wenden.

26 Eine Überspannung in der Stromversorgung
der Hardware (höher als 4 A) ist aufgetreten. – Sich an den technischen Kundendienst des Herstellers wenden.

27 Aufgrund eines internen Fehlers wurde die
Kommunikation unterbrochen. Sich an den technischen Kundendienst des Herstellers wenden.
